石化設備油液監測技術介紹
在石化行業的設備中，高負荷、連續化生產的嚴苛環境下，設備潤滑系統/液壓系統/齒輪系統等的健康狀態直接關乎裝置安全與經濟運行。油液監測技術如同設備的“血液診斷”，通過實時捕捉潤滑油粘度衰減、金屬磨損顆粒變化、污染物侵入、水分超標、酸度變化、溫度高低等關鍵的指標，為壓縮機、渦輪機、齒輪箱等石化的核心設備構建起油品異常+故障分預警+ai故障原因分析的屏障。油液監測技術可以從光譜分析捕捉ppm級金屬元素異常，到激光顆粒計數鎖定摩擦副的早期損傷產生的顆粒，油液監測技術不僅將“設備事后搶修”轉變?yōu)椤霸O(shè)備故障前的事前干預”，更通過準確的油品壽命評估，為石化企業每年節省上千萬設備維護成本。那么，石化油液監測技術究竟是什么?我們一起來了解下。
一、石化設備中需要油液監測的關鍵設備有哪些?
一般建議油液在線監測的設備，主要具有：環境惡劣不利于維護的、需要連續且安全運行的設備。以下列舉幾個石化行業中需要油液監測技術的設備。

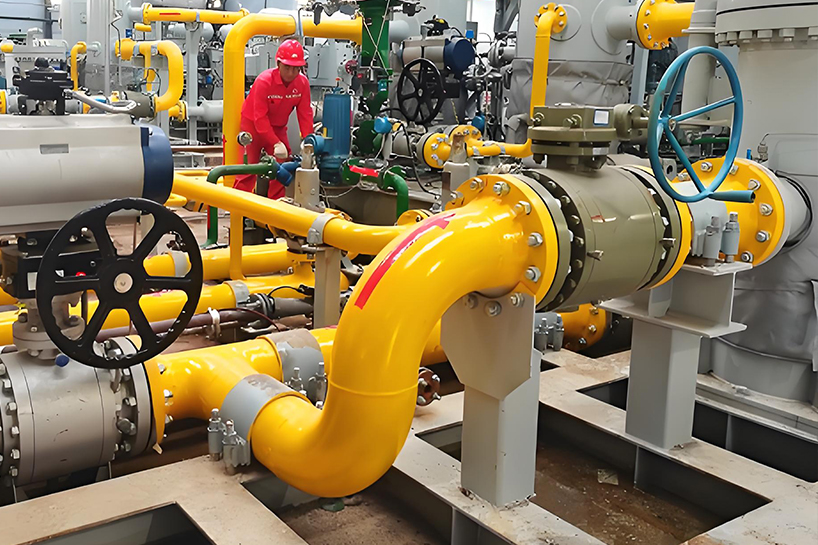

1.壓縮機+油液在線監測(如 往復式/離心式)
原因：潤滑油污染或劣化會導致軸承磨損、密封失效。實時在線式的油液監測可以立即知曉潤滑油是否存在以上異常。
2.泵類+油液在線監測(如 離心泵、齒輪泵)
原因：油液含顆粒物可能引發機械密封或齒輪磨損。油液在線監測可以立馬接收到磨損異常的預警。
3.渦輪機+油液在線監測(如 汽輪機/燃?xì)廨啓C(jī))
原因：高溫高壓下油液氧化易形成積碳，影響潤滑性能。油液在線監測結合多個測量指標，可以清晰看到氧化情況
4.齒輪箱+油液在線監測(如 減速機、傳動裝置)
原因：齒輪磨損產生的金屬屑會加速設備老化。油液在線監測可以實時看見金屬磨粒的變化情況，以及顆粒的來源。
5.液壓系統+油液在線監測
原因：水分或污染物導致閥件卡澀、壓力波動。油液在線監測可以立馬提醒您系統的污染情況。
6.變壓器+油液在線監測(如 絕緣油)
原因：油中溶解氣體可反映內部放電或過熱故障。
二、油液監測對于石化行業的必要性及功能分析
石化行業有必要安裝油液監測裝置嗎?通過梳理，我們一起來分析下。
1.三個必要性
1)預防設備突然發生故障：提前發現油中金屬磨損顆粒、油液氧化等問題，避免非計劃停機(如壓縮機抱軸事故)。
2)延長設備的使用壽命：通過優化換油周期(如從固定周期改為按需更換)，減少設備磨損。
3)節約設備耗材的費用：減少備件更換費用(某煉廠通過監測年節省維護費用約15%)。
2.三個核心功能
污染度分析(NAS等級)：識別顆粒物來源(如外部粉塵或內部磨損)。
油品性能評估：檢測粘度變化(±10%可能引發潤滑失效)、總酸值(TAN)超標。
故障預警：鐵譜分析發現>50μm的疲勞剝落顆粒提示軸承失效風險。
三、油液監測技術原理講解
這里按油品分類進行介紹，列舉四種油品作為例子。
1.潤滑油監測技術(礦物油/合成油)
油液粘度監測：旋轉式粘度計(ASTM D445)，高溫剪切穩定性測試。
油液磨損金屬分析：原子發射光譜(ASTM D6595)檢測Fe、Cu、Al含量(ppm級)。
油液氧化穩定性：FTIR紅外光譜檢測1720cm?1羰基峰(氧化產物)。
2.液壓油監測技術
油液顆粒計數：激光顆粒計數器(ISO 4406標準)，區分5μm/15μm級顆粒。
油液水分檢測：卡爾費休法(ASTM D6304)或電容式傳感器(0-500ppm精度)。
3.絕緣油監測技術(變壓器)
油液溶解氣體分析(DGA)：氣相色譜(IEC 60567)檢測H?、CH?等故障氣體。
油液介電強度：擊穿電壓測試(ASTM D877)要求≥30kV/2.5mm。
4.齒輪油監測技術
油液微點蝕檢測：鐵譜分析結合掃描電鏡(SEM)觀察疲勞磨損形貌。
油液極壓添加劑監測：XRF光譜檢測硫、磷元素?fù)p耗。
四、如何給石化設備的油液監測系統進行選配?
1.多參數油液指標選擇原則
1)關鍵設備監測(如離心壓縮機)：配置在線粘度傳感器+金屬磨粒監測(如Parker Kittiwake FG)。
2)中低壓液壓系統：顆粒計數+水分傳感器(精度±3%RH)。
3)經濟型方案：便攜式油檢儀(如Spectroil M)用于定期巡檢。
2.油液監測系統選型要點
1)在線油液監測系統：
油液粘度傳感器優選電容式(如IFV-3)測量范圍1-1500cp。
油液顆粒傳感器可以采用激光衍射式(ISO 11171校準)。
2)離線油液檢測儀，實驗室用：
必配：便攜式多參數油液檢測儀、元素光譜儀。
選配：掃描電子顯微鏡(SEM)用于故障溯源。
3.油液監測部署實施建議
1)分階段部署：優先在故障高發的加氫裂化裝置壓縮機安裝在線系統。
2)數據集成：選擇支持OPC UA協議的監測系統，接入工廠DCS/MES。
3)經濟性驗證：某乙烯廠實施后，關鍵設備MTBF(平均故障間隔)從8000h提升至12000h。
五、石化行業油液監測技術的典型案例
1.某煉油廠催化裂化機組：
1)面臨問題：主風機組振動值異常升高。
2)監測發現：潤滑油中Fe含量突增至120ppm(基線值<20ppm)，顆粒度達NAS 9級。
3)處理：停機檢查發現推力軸承巴氏合金層剝落，避免葉輪損毀(預估損失避免500萬元以上)。
通過定制化配置油液在線金屬含量監測+便攜式鐵譜分析儀，該廠實現關鍵機組狀態檢修，維護成本降低23%。
建議石化企業在產品選型時著重考察設備OEM的潤滑要求(如API 614對壓縮機油的規范)，結合油液監測數據建立設備健康檔案，逐步實現預測性維護轉型。
如果您的設備需要油液在線監測方案，請?zhí)峁┠墓r和監測需求，工程師為您提供監測方案。
