在煤炭清潔利用需求日益迫切的當下，洗煤廠作為煤炭加工核心環節，其設備運維水平亟待提升。皮帶減速機作為原煤輸送、分選的 “動力中樞”，因潤滑失效導致的停機問題頻發，人工監測模式又存在諸多局限，基于此，某洗煤廠部署在線油液監測系統，本文將全面呈現該系統的實踐路徑與應用價值。

一、潤滑系統失效對煤炭供應的影響及檢測痛點

煤炭作為我國能源安全的 “壓艙石”，2024 年全國煤炭產量達 46.6 億噸，洗煤作為煤炭清潔利用的核心環節，其生產連續性直接影響煤炭供應穩定性。洗煤廠核心傳動設備 —— 皮帶減速機承擔著原煤輸送、分選的關鍵任務，而設備潤滑系統失效是導致停機的首要原因。

據《中國煤炭工業設備管理白皮書（2024）》數據顯示，洗煤廠傳動設備故障中，72% 與潤滑油劣化、污染物侵入相關；且人工取油檢測模式存在三大痛點：

二、項目背景：洗煤廠引入在線油液監測技術

為提升核心設備可靠性、降低運維成本，該洗煤廠引入 2 套 YJY12 礦用本安型在線油液監測系統，以構建齒輪箱油液在線監測體系，實現故障提前預警與預防性維護。

1、監測設備概況

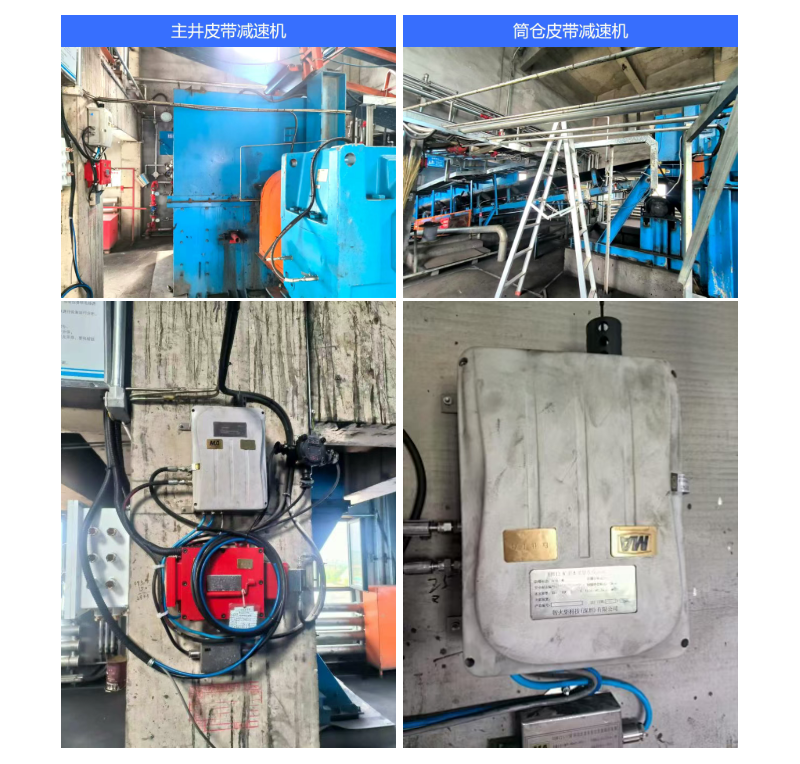

此次監測的核心對象為 2 臺皮帶減速機（主井皮帶減速機、筒倉皮帶減速機），二者均采用循環潤滑模式，配套 320# 齒輪油；經前期檢測，油品狀態均正常，設備無明顯振動、漏油及其他安全危險源，為監測系統部署創造了良好條件。

主井皮帶減速機：負責主井原煤提升輸送，取油 / 回油位置均為油箱中部；

筒倉皮帶減速機：負責筒倉原煤分選輸送，取油位置為油箱底部、回油位置為油箱頂部。監測指標實時監測 320# 齒輪油關鍵指標：粘度、含水率、飽和度、污染度（NAS 等級）、鐵磁顆粒總數、非鐵磁顆粒總數、介電常數等；

三、系統部署方案

項目圍繞 “適配設備特性、保障監測精準性” 原則，結合 2 臺皮帶減速機的結構差異與現場工況，完成在線油液監測系統的硬件改造及電氣通訊搭建。

1、硬件安裝與改造

針對主井皮帶減速機與筒倉皮帶減速機的取油 / 回油位置、接口尺寸差異，分別制定定制化改造方案，確保油液取樣代表性與設備兼容性：

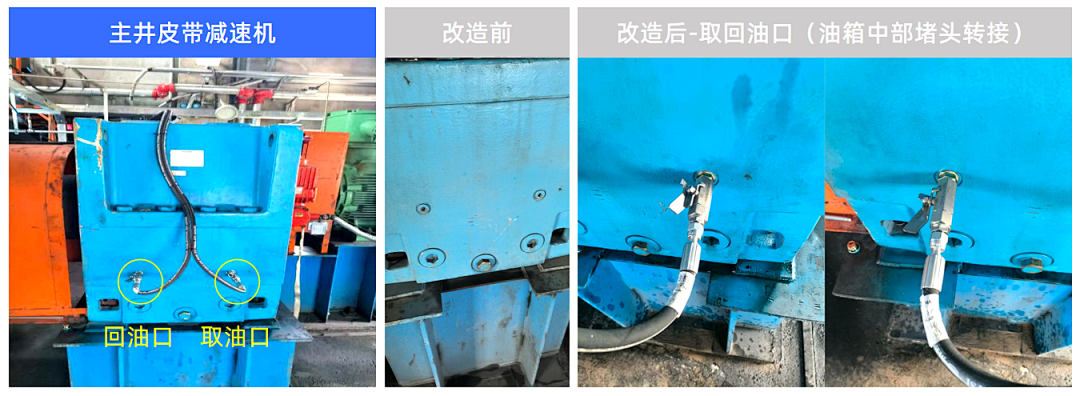

主井皮帶減速機改造：取油口與回油口均位于油箱中部，拆除原有 M20 堵頭后，加裝 M20 轉 G1/4 對絲及球閥，分別布設 6 米取油管與 6 米回油管，形成循環油路監測，實時采集油液關鍵指標與循環狀態數據，避免因取樣位置不當導致的監測偏差。

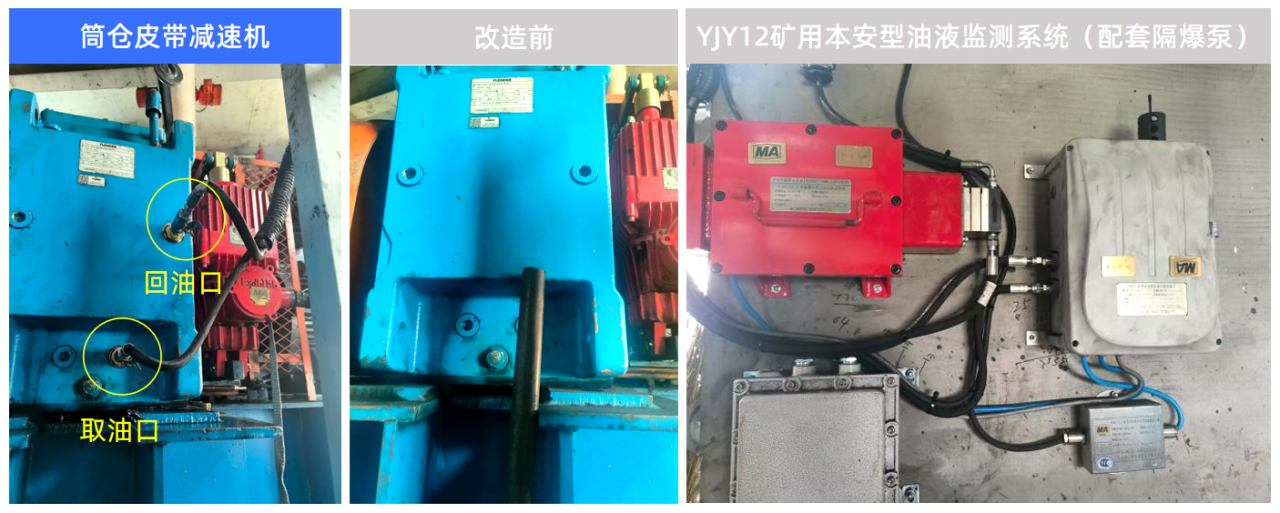

筒倉皮帶減速機改造：取油口位于油箱底部、回油口位于油箱頂部，拆除原有 1 英寸堵頭后，加裝 1 英寸轉 G1/4 對絲及球閥，對應布設 7 米取油管與 7 米回油管，同時油箱底部取樣設計可有效捕捉沉積污染物，提升污染度監測準確性。

2、電氣與通訊部署

供電配置：遵循洗煤廠現場用電標準，采用防爆電源，從設備就近配電箱取電，電源線纜長度統一為 5 米，既滿足安全防爆要求，又避免線纜過長導致的供電不穩定問題。

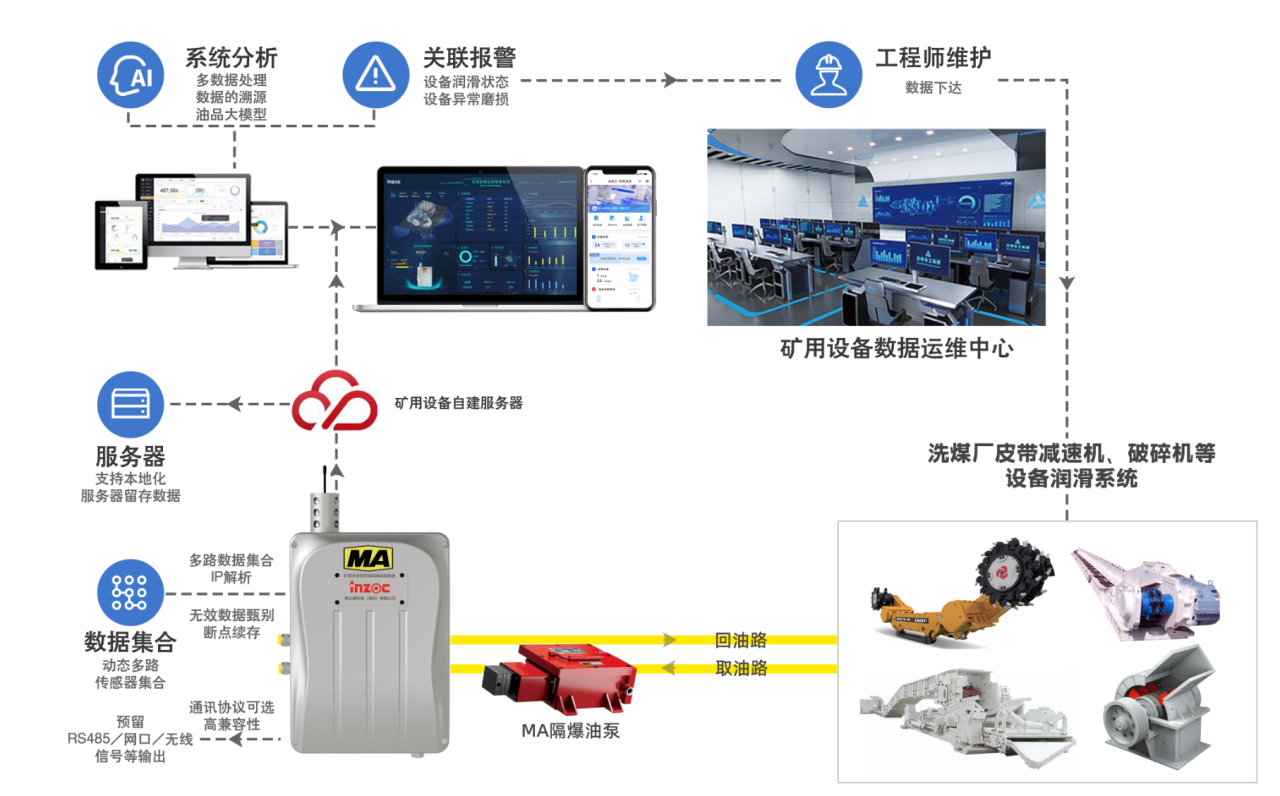

數據傳輸與 IP 分配：采用網線實現有線通訊，確保數據傳輸穩定性；為主井皮帶減速機以及筒倉皮帶減速機分配固定 IP 地址 ，保障兩臺設備數據獨立采集、互不干擾，數據可實時傳輸至后臺監測平臺。

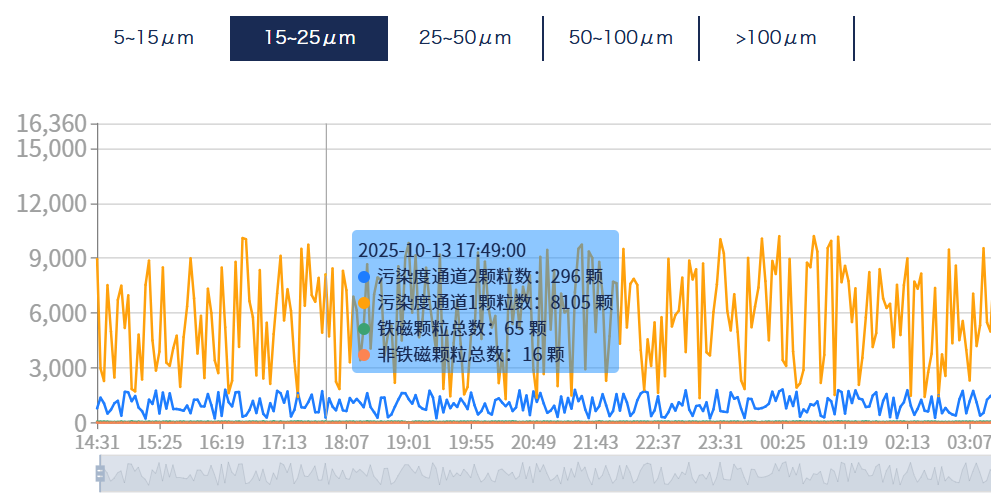

后臺平臺基礎功能：搭建本地監測平臺，支持實時顯示油液粘度、含水率、鐵磁顆粒總數、非鐵磁顆粒總數、污染度、介電常數、壓力、振動、流量等指標，同時具備歷史數據存儲與查詢功能，為后續設備狀態分析提供數據支撐。

四、應用效益

系統投用 6 個月以來，有效解決傳統人工監測痛點，為洗煤廠帶來顯著的經濟與安全效益：

1、設備可靠性提升

系統累計監測到 2 次潛在風險，均及時預警并處理 ——1 次主井減速機含水率異常升高，排查發現油箱密封墊老化，更換后避免齒輪銹蝕；1 次筒倉減速機鐵磁顆粒數突增，檢查發現軸承磨損，提前維修避免停機事故；

2、運維成本降低

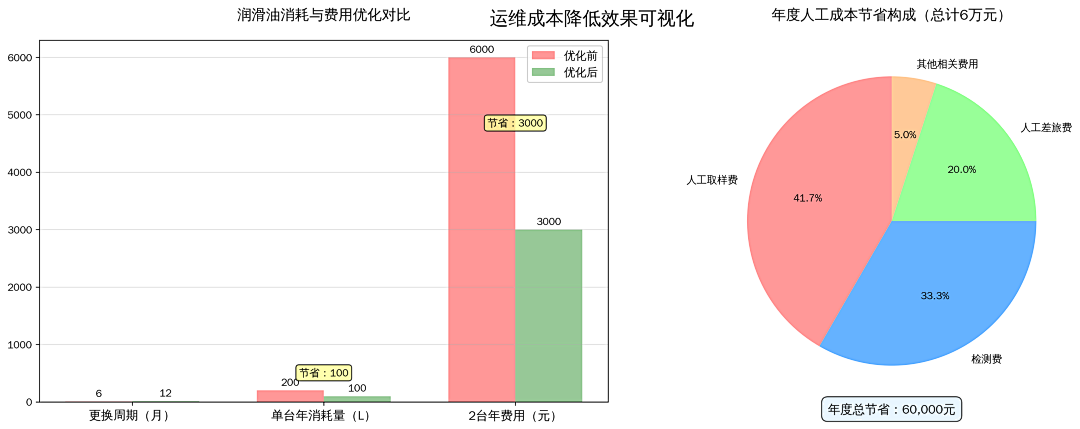

潤滑油消耗減少 50%：通過實時監測油液狀態，320# 齒輪油更換周期從 6 個月延長至 12 個月，單臺設備年均潤滑油消耗量從 200L 降至 100L，按 320# 齒輪油市場價 15 元 / L 計算，2 臺設備年均節省潤滑油費用 3000 元；

人工成本節省 6 萬元 / 年：取消每月 2 次的人工取樣檢測，減少專業人員現場操作頻次，年均節省取樣費、檢測費及人工差旅費約 6 萬元。

3、管理效率優化

實現 “無人化監測”：中控室可實時查看 2 臺設備的油液狀態，無需現場值守，減少一線運維人員工作量；

數據驅動運維決策：通過云平臺存儲的歷史數據，分析 320# 齒輪油在洗煤廠工況下的劣化規律（如濕度高時含水率上升更快），為設備維護計劃（如密封件更換周期）提供數據支撐，推動運維模式從 “定期維修” 向 “預測性維修” 轉型。

在線油液監測系統不僅為洗煤廠皮帶減速機提供了可靠的潤滑保障，更構建了 “實時監測 - 風險預警 - 精準維護” 的閉環管理模式，為煤炭行業傳動設備的智能化運維提供了可復制的實踐經驗。
